水电站门式液压抓斗清污机参数选择

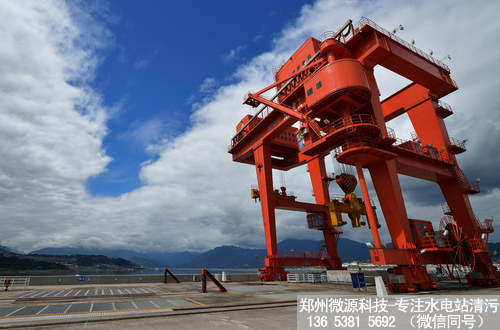

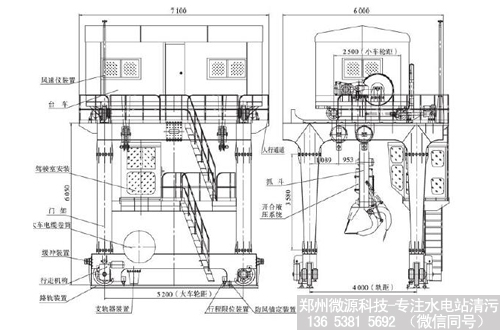

门式液压抓斗清污机设置在水电站进水口处，一般设置一套起升机构，用于提栅和清污两种功能。对于起升机构参数的选择，应从这两种工况综合进行考虑。

1.额定启闭力的选择

选择额定启闭力时,应比较拦污栅的启闭力和抓斗的提升力,并以其中的较大值作为选择依据。有的工程直接将两者中的较大值作为额定启闭力,也有的工程结合较大值和规范中的启闭力系列进行选择,在非标设计中,这两种选择方式都可以。由于拦污栅的启闭力一般都大于抓斗的提升力,所以经常直接用拦污栅的启闭力作为额定启闭力。

2.起升速度的选择

起升速度的最小值应按提栅选择, 最大值应根据清污效率选择。清污是清污机最重要的功能, 所以清污效率是非常重要的指标。清污效率主要由2个因素决定: 一个是一次性抓取污物的数量; 另一个是抓斗完成一次清污的周期长短。抓斗一次性抓取污物的数量主要由抓斗结构决定, 影响一次清污周期包括清污抓斗开闭斗时间、运污卸污时间、清污抓斗一次升降的时间。其中清污抓斗完成一次升降的时间占整个周期比例最大。

按国标规范要求要求, 清污机起升速度应为3~10m /min, 建议起升机构的最大速度不要小于5m /min。缩短一次清污的周期非常重要,主要是清污的使用频率非常高。特别是在洪水期,电站的来水量大的同时也带来了大量的各种垃圾,只有高效率地清污才能将洪水转化成更高的效益。

3.工作级别的选择

门式液压抓斗清污机属于多功能门机, 其工作级别选择应将各功能的使用等级和载荷等级列出, 并得出各功能的工作级别, 然后取其最高的工作级别作为本机的工作级别。对于清污机来说, 由于几年甚至十几年才提栅一次, 尽管其载荷等级接近或达到额定载荷,但其使用等的级别还不到T1 , 其对应的工作级别应为Q1 - 轻。显然, 仅用提栅的工作级别作为清污机的工作级别是不合理的。而应该比较抓斗的提升力与额定启闭力以确定载荷等级, 按繁重的使用等级来确定清污时的工作级别, 然后比较清污的工作级别与提栅的工作级别, 最后按对角线规则最终确定清污机的工作级别。

4.起升电机和调速方式的选择

起升电机的选择应该本着够用和能耗低的原则,具体分析起升机构的载荷特点及作用时间等因素。以本机为例, 由于抓斗的起升力与额定启闭力的比值只有0.4左右, 而拦污栅采用整体起吊、分节出槽的启闭方式, 由于单节拦污栅高度小, 所以额定载荷的作用时间极短, 因此只要按FC = 15选择电机功率即可。这样可以充分利用电机允许短暂超载的性能, 避免电机处于“大马拉小车”的状态, 以减少其工作能耗。
