液压抓斗清污机设计简介(一)

发表时间:2018-01-06 09:00作者:陈志文来源:广东水利水电

1.概况


潮州供水枢纽工程位于广东省潮州市、韩江流域下游东、西溪河段内, 距潮州市区约4Km。工程开发任务是合理调配东、西、北溪水资源, 结合发电、兼顾航运、水环境保护等综合利用。发电厂房为河床式, 分东、西溪两电站进行建设。西溪电站装机容量2X14MW;为对东溪电站装机容量为2X9MW。2电站厂房分别设有3个进水口, 3扇拦污栅, 各设置1台2X125KN液压耙斗式清污机。


东溪电站拦污栅尺寸为11mX24.6m,倾斜75°布置, 每扇拦污栅分8节;西溪电站拦污栅尺寸为12mX27.4m, 倾斜75°布置, 每扇拦污栅分9节;2X125KN液压耙斗式清污机装设于坝顶检修平台, 运行于进水口各孔之间, 用于清理拦污栅前的各种污物, 兼作拦污栅栅叶的安装、维修吊运工具。该河段的主要污物有竹枝、竹根、树枝、树根、杂草以及农田弃料、未成熟农作物和部分城镇工业和生活垃圾等。


2.清污机的主要技术参数

清污抓斗,清污机,抓斗清污机,移动式抓斗清污机,钢丝绳电缆,水电站清污,微源科技

清污抓斗,清污机,抓斗清污机,移动式抓斗清污机,钢丝绳电缆,水电站清污,微源科技


3.主要功能及工作原理

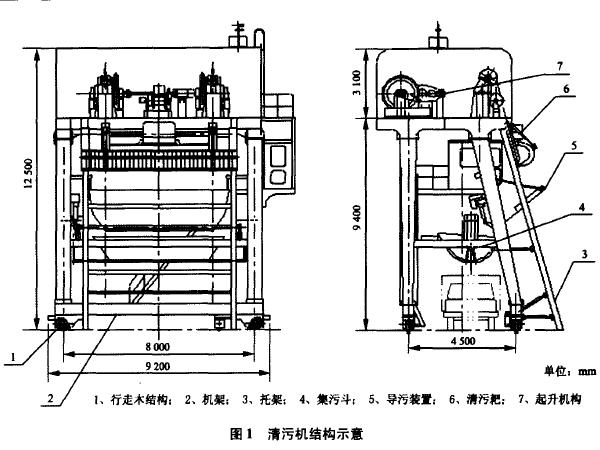

该清污机主要由行走机构、机架、托架、集污斗、清污耙、起升结构、导污装置、液压自动抓梁和电器控制装置等部件组成见图, 采用全变频无级调速控制, 可实现行走、清污和起吊拦污栅各种工况下的速度变化要求。

清污抓斗,清污机,抓斗清污机,移动式抓斗清污机,钢丝绳电缆,水电站清污,微源科技

3.1清污作业

清理电站进水口拦污栅前的各种污物是该清污机的主要用途。进行清污作业时, 运行机构运行到需要清污的工位, 自动或手动对位后, 由起升机构带动耙斗升降。耙斗上设置密封的液压站, 通过和耙斗同步收放的电缆, 将动力电源和控制信号输送至耙斗, 使耙斗根据指令的要求, 通过液压油缸实现耙斗的开闭。当耙斗提升至泄污工位时, 泄污翻板打开, 耙斗张开后卸下的污物经翻板、导污板可卸至集污斗, 再通过集污斗将污物自动倾泄到运输车运走。


3.2提栅作业

进行提栅作业时, 先要卸下清污耙斗, 调整托架的位置, 然后装上自动抓梁才能进行提栅。清污耙斗和自动抓梁的更换比较简单, 仅需要拆装个连接销轴, 就可将自动抓梁连接到起吊钢丝绳上。起吊拦污栅是逐节进行的, 提栅时, 清污机可自动或手动对位, 自动抓梁以拦污栅槽为轨道下降, 当下降到和栅体接触的位置,自动抓梁的液压油缸便推动抓钩进人拦污栅吊轴位置,然后将拦污栅提起。


(未完待续)
