液压清污抓斗在水电站垂直式拦污栅清污中的应用（二）

（接上篇）

为了解决提栅清污存在的上述问题,我们提出了用液压抓斗进行清污的方案。我们和三门峡枢纽管理局的职工一起,通过多次试验,解决了多项关键技术问题,使该清污方案取得了良好的效果。现对该清污方案说明如下:

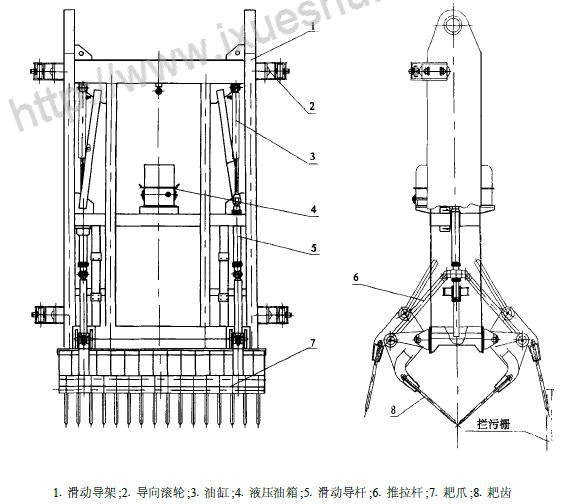

采用液压抓斗进行清污时,仅保留下游侧的拦污栅,将上游侧的拦污栅拆下,利用上游侧拦污栅的导槽作清污抓斗的轨道,由原来起吊拦污栅的悬臂吊带动清污抓斗升降,进行清污作业。清污抓斗的结构如图1 所示,该清污抓斗由滑动导架1、导向滚轮2、油缸3、液压油箱4、滑动导杆5、推拉杆6、耙爪7 等部件所组成。悬臂吊通过多芯电缆和液压抓斗密闭的液压油箱4 连接在一起,多芯电缆将动力电源和控制信号输送至液压油箱4 ,液压油箱内的电动机驱动齿轮油泵,并通过控制阀将液压油输入油缸3 ,由油缸3 通过滑动导杆5 ,推拉杆6 带动左右耙爪7 同时进行开或闭的动作,进行抓污或卸污的作业。当耙爪张开时,耙爪的耙齿8可插入拦污栅的栅面,当耙斗下移时,可铲下拦污栅上的污物。

在液压抓斗进行升降时,固定在悬臂吊上的电缆卷筒对多芯电缆进行同步收放。司机室内的各种操作指令经多芯电缆传递给抓斗,使抓斗根据司机的指令完成清污的作业,该清污抓斗根据工位开关的不同选择,可实现手动操作或自动操作。

经验表明,该清污抓斗可完成以下清污工作:

(1) 清除水面污物

该液压抓斗可抓取水面漂浮的污物,当抓斗抓取栅前的水面污物后,库区内的污物会在水流的作用下冲移至栅前,因此,反复抓取栅前的污物,会将库区内的漂浮物清除掉。

(2) 抓取栅面上的污物

该清污抓斗张开口下移时,其下游侧斗齿可伸入拦污栅栅面,将附着于拦污栅栅面上的污物铲下,然后闭斗可抓取铲入斗爪内的污物。

(3) 对附着于拦污栅面的污物进行疏导

该清污抓斗张开口沿着栅面上下移动时,可象梳子一样对附着于拦污栅面上的污物进行疏理,使相当大一部分污物通过拦污栅冲入下游,由于从栅上过去的污物都是相对碎小的,因此,不会影响水轮机的正常运行。

(4) 抓取沉入栅底的污物

当抓斗下移至水底时,可抓取拦污栅前沉入水底的污物。

该液压清污抓斗具有以下性能与特点:

(1) 液压系统驱动抓斗的开闭,使斗爪具有足够的插入力、良好的抓取效果;

(2) 电气系统与液压系统有可靠的密封,使该抓斗能在水下数十米深可靠的工作;

(3) 抓斗以拦污栅前的导槽为导向,抓斗张开后,其斗齿可深入拦污栅面,抓斗下移时,可铲下并抓取拦污栅栅面上的污物;

(4) 斗爪联动结构可使抓斗同步开闭,使其具有很高的清污效率;

(5) 抓斗斗齿尖利,特别适用于抓取水草、庄稼禾秆这些难以清除的枝条类污物;

(6) 抓斗斗齿更换方便;

(7) 电气、液压系统的配置,使抓斗的运行同步、平稳、可靠,并可方便地对其进行自动或半自动的操作。

这种液压清污抓斗,已在万家寨水电站、三门峡水电站得到了成功的应用,清污效果良好。实际应用证明,这种清污抓斗不但可清除水面污物,还可有效地清除拦污栅面上附着的污物,完全可取代落后的提栅清污方式。此液压清污抓斗已获得国家专利,并获得国家电力公司机械制造局科技成果三等奖,它不但适用老电站的改造,而且可以在新设计的电站中广泛采用。
